純正のトーンコントロールVRとプリアンプ用VRを取り外して、そのまま交換。
ついでに、1/2インチのネジの付いたホーンジャックとバッテリースナップも、配線してあるので、そのまま交換。
信号系とバリトーンスイッチの配線を変更して、直ぐに出来上がりました。
はんだ付け個所は、10ヶ以下です。

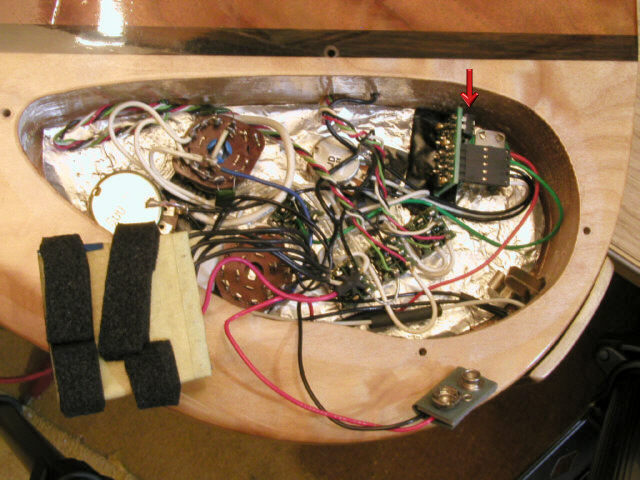

赤矢印のデップスイッチは、2.1KHz 3.5KHz 4.5KHz 7KHz の 高音周波数を選択でき、ユニットを固定してからも、切換え出来ます。
